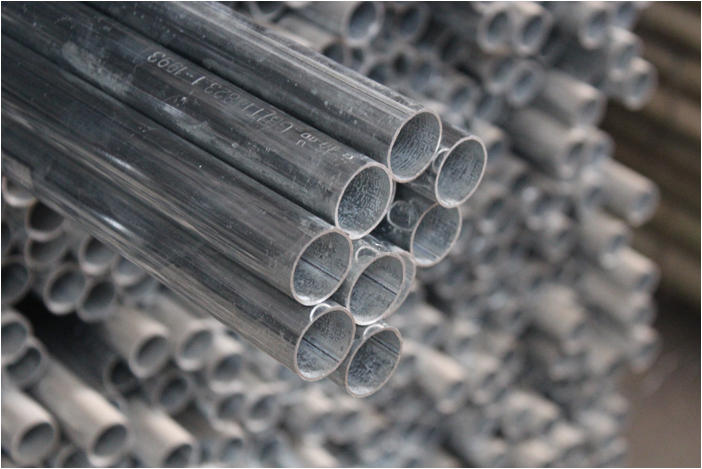

JDG管（套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管）是一種電氣線路新型保護用導管，連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路，無需做跨接地，焊接和套絲，是明敷暗敷絕緣電線專用保護管最的好選擇。
東宏東升牌JDG管性能技術指標依據《電氣安裝用導管特殊要求》GB/T20041.21-2008及《電氣安裝用導管技術要求通用要求》GB/20041.1-2005的規定執行；符合套接緊定鋼導管（JDG）電線管路施工及驗收規程按CECS120:2007的規范。
| JDG鍍鋅鋼導管管材規格表 單位:mm | ||||||
| 規格 | φ16 | φ20 | φ25 | φ32 | φ40 | φ50 |
| 外徑 D | 16 | 20 | 25 | 32 | 40 | 50 |
| 外徑允許偏差 | 0-0.3 | 0-0.4 | ||||
| 壁厚S | 1.5 | 1.6 | ||||
| 壁厚允許偏差 | 0.15 | |||||
| 長度L | 4000 | |||||
| 長度允許偏差 | 5 | |||||
2013年國家CQC審核中心通知各廠商更換新的執行標準，東宏東升更新了CQC審核標準，東宏東升目前所生產的貨品已經更換了新標準，原GBT14823.1-93等標準已經被新標準所代替，下面是新老標準的一些對比。給大家提供參考。
KBG管：套接扣壓式薄壁鋼導管。其驗收規范為CECS100:98。
| JDG鍍鋅鋼導管管材規格表 （mm） | |||||
| 規格 | φ16 | φ20 | φ25 | φ32 | φ40 |
| 外徑 D | 16 | 20 | 25 | 32 | 40 |
| 外徑允許偏差 | 0-0.3 | 0-0.4 | |||
| 壁厚S | 1 | 1.2 | |||
| 壁厚允許偏差 | 0.8 | 0.1 | |||
這兩種導管都屬于薄壁導管，都可以應用在建筑電氣工程上，但有時會混淆。二者的主要區別有：
為《套接緊定式鋼導管電線管路施工及驗收規程》(CECS20:2007
為《套接扣壓式薄壁鋼（KBG）導管電線管路施工及驗收規范》(CECS100:98）
由于兩種導管的規格相近，基本上可以通用，所以有一些施工單位拿KBG管當JDG管用。因此應該加強物質進場報驗時的審查工作，并在施工過程中隨時抽查在施材料。
是由鋼導管、連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路，即套接管件采用螺釘緊定；KBG是采用套接扣壓式連接的薄壁鋼導管。
明確要求采用Q235鋼材制作。KBG則沒有這方面的要求。其它方面的區別，不詳述，可以參見相應的驗收規程。
| 套接緊定式有螺紋緊定型連接套管規格與允許偏差 | |||||
| 規格 | φ16 | φ20 | φ25 | φ32 | φ40 |
| 內徑 D | 16 | 20 | 25 | 32 | 40 |
| 內徑允許偏差 | 0.3 | ||||
| 外徑D | 19.2 | 23.2 | 28.2 | 35.2 | 43.2 |
| 壁厚S | 2.2 | ||||
| 厚度允許偏差 | 0.1 | ||||
| 總長度 | 55 | 60 | 75 | 95 | |
| 套接緊定式有螺紋緊定型連接套管規格與允許偏差 | |||||
| 規格 | φ16 | φ20 | φ25 | φ32 | φ40 |
| 內徑 D | 16 | 20 | 25 | 32 | 40 |
| 內徑允許偏差 | 0.3 | ||||
| 外徑D | 19.2 | 23.2 | 28.2 | 35.2 | 43.2 |
| 壁厚S | 2.2 | ||||
| 厚度允許偏差 | 0.1 | ||||
| 總長度 | 45 | 50 | 60 | ||
